Računalni sustav upravljanja LYH998 serijama Nova tipa Inteligentni Raymond Grinding Mill

Sustav računalnog upravljanja novom mlinom za mljevenje okoliša sastoji se od Siemens S7-200 PLC i stolnog računala, od kojih je radno računalo inženjer i operaterska stanica. Operatorska stanica može shvatiti rad i kontrolu nad proizvodnom linijom mlin za mljevenje.

1. Upute za pokretanje

Nakon što se računalo pokrene, automatski unosi računalni softverski sustav za mljevenje Mill -a i klikne lijevi gumb miša za unos odgovarajućeg zaslona.

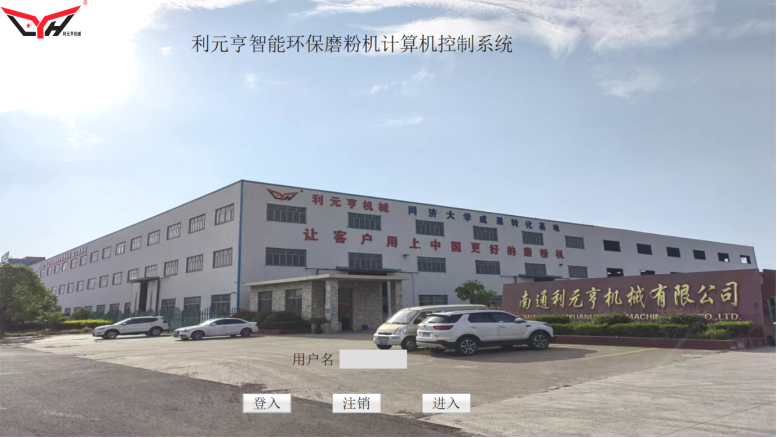

Za pristup kliknite "Prijava", unesite ime i lozinku za prijavu u skočni okvir i kliknite U redu. Naziv korisnika koji je trenutno prijavljen prikazan je u stupcu "Korisničko ime" na zaslonu. Da biste se odjavili, kliknite "Odjava" da biste se odjavili iz imena korisnika. Kliknite "Enter" da biste unijeli zaslon operacije.

2. Rad sustava upravljanja mljevenjem mljevenja
Sastoji se od četiri skupine zaslona: zaslon rada, zaslon alarma, zaslon za postavljanje parametara i trenutni zaslon grafa.

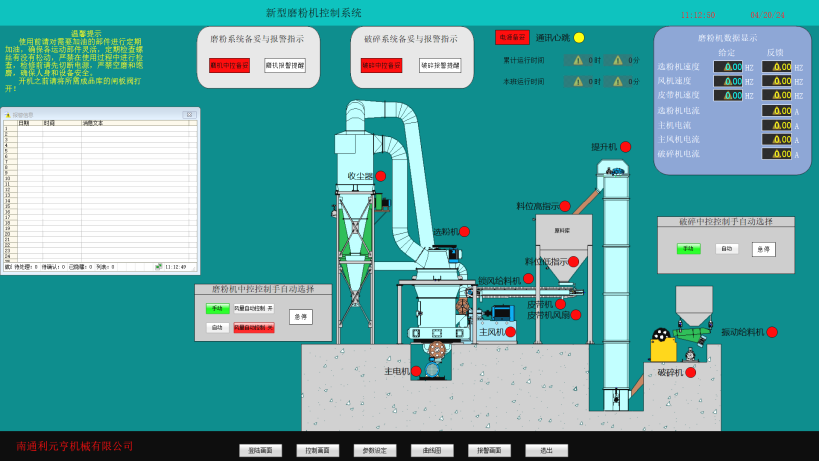

A. Operacija zaslona

① Opert pokretanja s jednim klikom

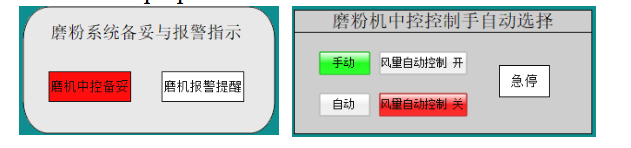

Kad je signal spremnog za upravljanje Mill Center -om zeleni, odaberite "Auto" u sučelju ručnog i automatskog odabira mlina, kada gumb "Auto" postane zeleno, kliknite gumb "Jedan tipka" u automatskom sučelju za upravljanje da biste pokrenuli opremu, a oprema će se pokrenuti u redoslijedu pokretanja. Kada kliknete gumb "Jedna tipka za zaustavljanje", sva će oprema biti isključena u redoslijedu isključivanja.

② Ručni rad

Kad je signal spremnog upravljanja sredinom mlina zeleni, odaberite "Priručnik" u sučelju ručnog i automatskog odabira mlina, kada gumb "Priručnik" postane zeleno, kliknite crveni gumb pored uzorka opreme na sučelju za rad, kada crveni gumb postane zelena, to znači da oprema započinje. Ručni prekidački slijed odnosi se na poglavlje 6.

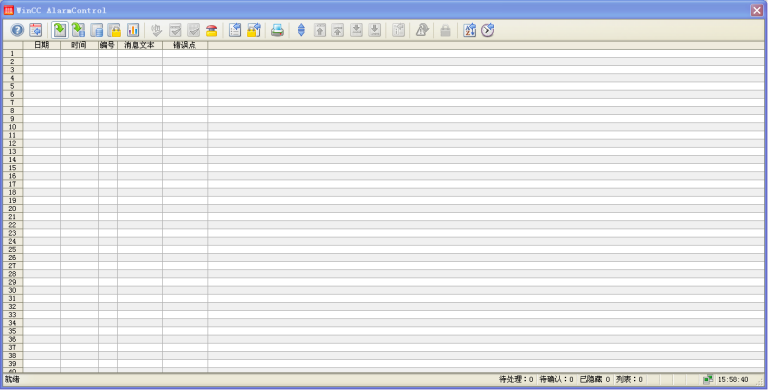

B.Alarm zaslon

Ovaj se zaslon uglavnom koristi za prikaz podataka o alarmu uređaja i pohranu tih podataka za kasnije gledanje. Kao što je prikazano na slici, svi alarmi imaju vrijeme alarma, potvrđeno vrijeme, poruku alarma i vrijeme završetka alarma. Kad se pojavi alarm, operator ga može odabrati klikom na njega, a zatim pritisnite gumb "Potvrđeno" kako bi potvrdio alarm, a prikazat će se vrijeme potvrđeno vrijeme. Važno je napomenuti da se alarmi mogu potvrditi samo kad se pojave. Ako se na jednom zaslonu može prikazati previše alarma, zaslon se može prebaciti pomoću gumba "Flip Up" i "Flip Down".

Podaci o alarmu prikazuju se u tri boje: crvena kada se alarm pojavi; zeleno kad je alarm nestao; i ljubičasta kada se alarm javlja i potvrđuje. Obratite pažnju na ove boje kako biste pravilno odredili greške.

Alarmi koji su se već pojavili ne mogu se umjetno izbrisati. Oni nestaju samo kad su se alarmi nakupili na određeni broj i zamijenjeni novim alarmima.

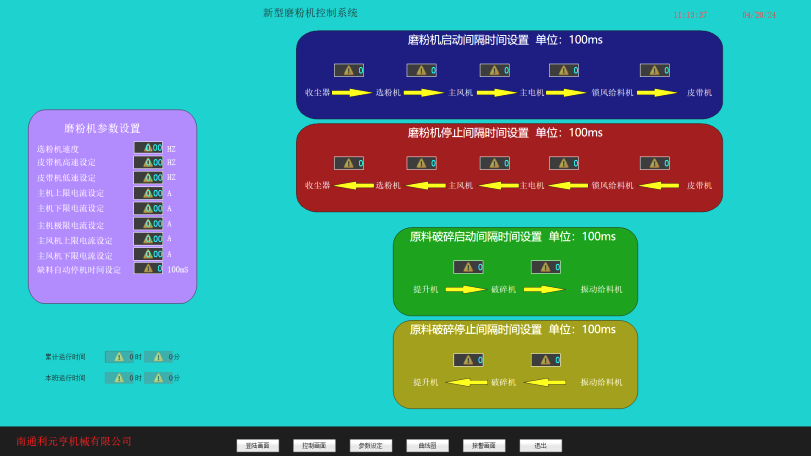

C. Zaslon za postavljanje parametara

Postavka parametara bilježi vrijeme početka i vrijeme zaustavljanja. Kao što je prikazano na slici, za unos postavke parametra, prvo kliknite gumb za postavljanje parametra na glavnom zaslonu, upišite lozinku (tvornička lozinka je 123456) u malom prozoru i unesite zaslon za postavljanje parametara ako je lozinka ispravna. Ova se lozinka može izmijeniti u funkciji izmjene lozinke u sučelju tako što ćete je dva puta tipkati. Molimo vas da pravilno izmijenite lozinku kako biste izbjegli zaborav ili curenje. Ako zaboravite lozinku, kontaktirajte nas na vrijeme.

Ako želite promijeniti određenu vrijednost, unesite sučelje i kliknite na ovu vrijednost, tada će se pojaviti tipkovnica. Upišite podatke koje želite promijeniti na tipkovnici i kliknite "Unesite" da biste potvrdili, podaci će se mijenjati. Međutim, da biste spremili podatke, morate kliknuti na gumb "Natrag na glavni zaslon" i potvrditi promjenu u prozoru za potvrdu koji se pojavljuje.

Važno je napomenuti da svi promijenjeni parametri ne smiju prelaziti gornje i donje granice (max, min) prikazane na tipkovnici, a to je zaštita sigurnosti rada opreme.

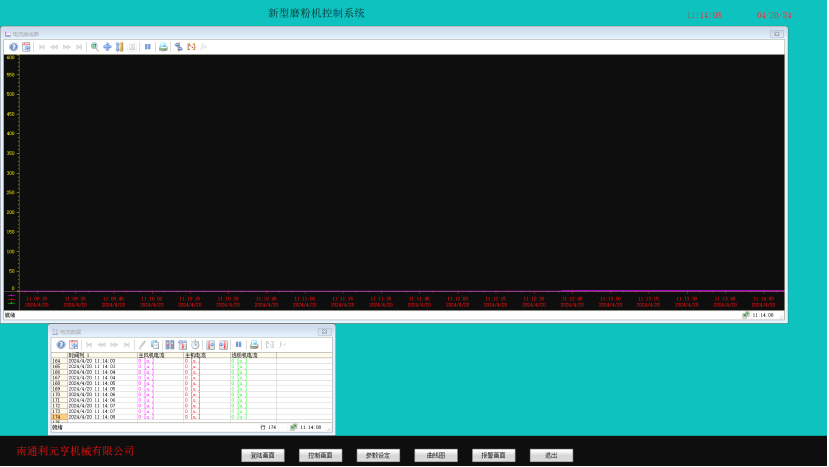

D.Current grafički zaslon

Možete promatrati tekuću struju glavnog stroja, ventilatora i separatora praha u bilo kojem trenutku u trenutnom sučelju grafikona krivulja.
